Jak správně vybrat nosné vidlice
Nejsou Vám jasná označení vidlic a nevíte si rady s výběrem těch pravých vidlic pro Váš vysokozdvižný vozík? Poradíme Vám.
Pro správnou specifikaci nosných vidlic jsou stěžejní tyto hodnoty:
ISO nosné vidlice, l
a rozměry nosné vidlice:
šířka, š
výška (průřez), v
délka (ložná plocha), d

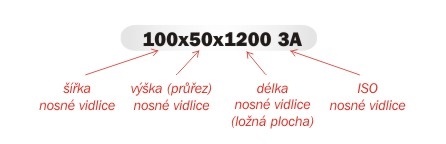

Z objednacího čísla vidlice můžeme vyčíst všechny tyto důležité informace:

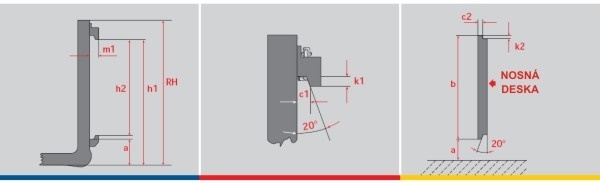

ISO nosné vidlice udává nosnost, rozměry nosné desky a vzdálenost spodní patky vidlice:
Vysvětlivky: m1 - vzdálenost horní patky; h1 - vzdálenost horní patky od podlahy; h2 - vzádlenost mezi patkami; RH - celková výška nosné vidlice; a - vzdálenost spodní patky vidlice; c1 - úhel horní patky; k1 - výška zubu horní patky; c2 - šířka desky; b - výška nosné desky; k2 - výška zubu nosné desky

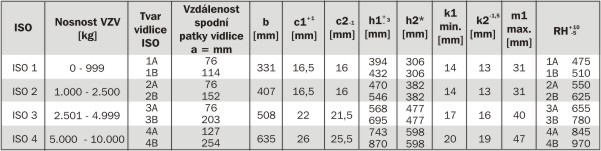

Parametry nosných vidlic dle ISO udává následující tabulka:
Nosnost nejvíce prodávaných vidlic
|
Rozměr vidlice [mm] |
Nosnost [kg/mm] |
ISO |
|---|---|---|
| 80x40 | 2000/500 | 2 |
| 100x40 | 2500/500 | 2 |
| 100x45 | 3000/500 | 2 |
| 100x45 | 3000/500 | 3 |
| 100x50 | 3500/500 | 3 |
| 125x45 | 4000/500 | 3 |
| 120x50 | 4500/500 | 3 |
| 125x50 | 5000/500 | 3 |
| 150x50 | 5800/500 | 3 |
| 150x50 | 5800/500 | 4 |
| 150x60 | 7000/600 | 4 |
| 150x70 | 9000/600 | 4 |
